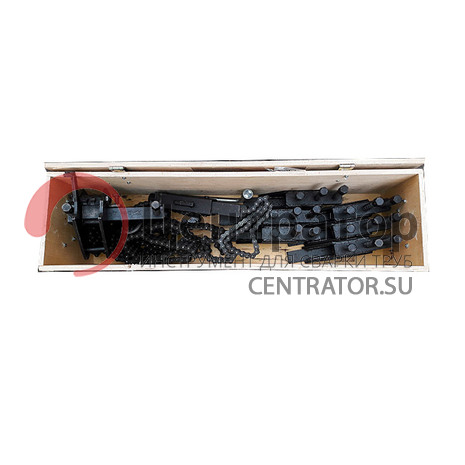

Центратор цепной ЦЦ 325-1620 Артикул: ЦЦ 325-1620

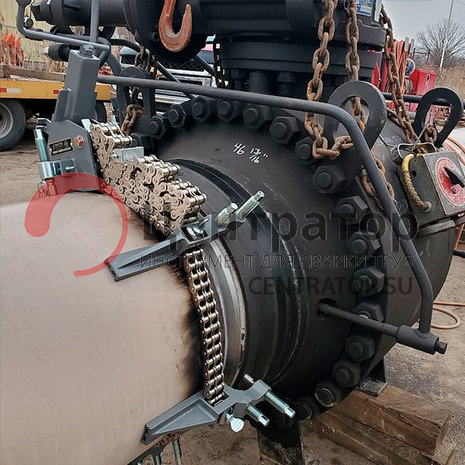

Центратор цепной ЦЦ 325-1620 широкопрофильный спроектирован для центрирования труб диаметром от 325 до 1620 мм, так же для приварки отводов патрубков и фланцев. Центратор ЦЦ 325-1620 прекрасно подходит для выполнения  стыковки труб друг с другом в труднодоступных местах, таких как: траншеях, рвах, заболоченных участках трассы трубопровода.

Широкий диапазон охватываемых труб, малый вес и простота конструкции, делают незаменимым модель ЦЦ-325-1620 в полевых условиях при монтаже трубопроводов. Цепной центратор ЦЦШ 325-1620 состоит из цепи, блока натяжителя, струбцин с упорными болтами. В блоке натяжителя установлен стопор цепи. Натяжение цепи производится с помощью прижимного винта до плотного прилегания ее к трубе, пятки упорных болтов должны быть выкручены вровень с дном струбцины.

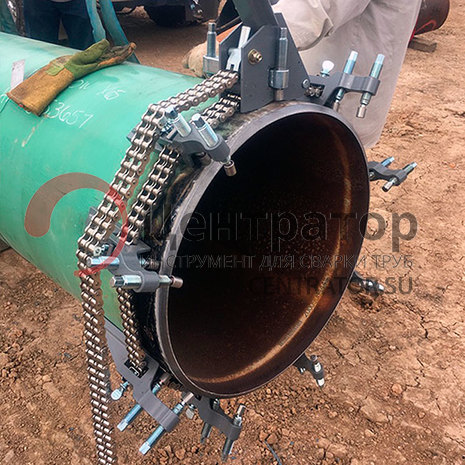

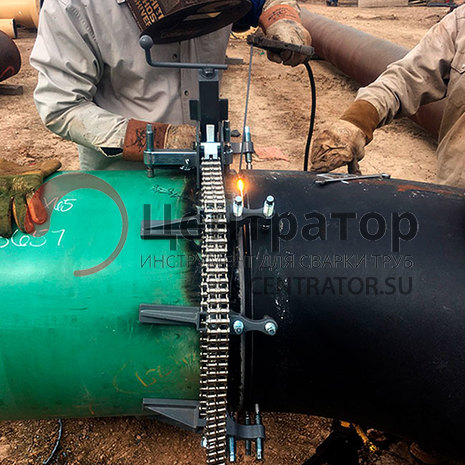

Упорные болты с пяткой, должны располагаться так, чтобы один болт находился над торцом одной трубы, второй, над торцом другой. Закрутив упорные болты до касания трубопровода и ослабив их на один оборот, необходимо подвести вторую трубу, провернув ее так чтобы выступающая часть эллипса попадала на упорный болт. Добившись полного совпадения торцов труб с помощью упорных ботов требуется сделайте прихватку сваркой.

При необходимости повторите данную операцию, если есть место несовпадения кромок.
