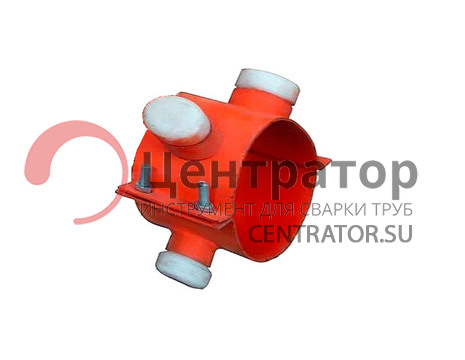

Опорно-направляющее кольцо ОНК-168 Артикул: ОНК-168
высокое качество
всегда в наличии
Вы можете купить у нас товар в пару кликов, предоставляем самые низкие цены на продукцию.
Опорно-направляющее кольцо ОНК-168 ползункового типа сконструирована для воспринятия нагрузки трубопровода диаметром 168 мм на себя в местах межсекционных переходов и передачи ее защитному кожуху. Опора ОНК-168 также служит скользящим элементом при протаскивании плети в кожухе, а при эксплуатации, диэлектрическим изолятором между газопроводом и кожухом.
Количество опор и расстояния между ними определяются техническим расчетом и указываются в рабочих чертежах. В комплект поставки включены комплект метизов. На внешней части опорно-направляющего кольца закреплены диэлектрические опоры, обеспечивающими скольжение в футляре.
Расстояние между кольцами ОНК-168 при строительстве газопровода должно быть не более 6 метров, на нефтепроводе не более 5 метров.
Диаметр труб, мм: 168
Диаметр кожуха, мм: 325
Кол-во секторов, шт: 2
Диаметр ОНК, мм: 286
Ширина ОНК, мм: 85
Вес, кг: 3,0
