Как правильно установить опорно-направляющие кольца ОНК

Чтобы правильно установить опорно-направляющие кольца ОНК на трубе, потребуется 2 рабочих. Количество и места установки ОНК на трубу, их закрепление и протаскивание трубы в защитном кожухе производится в соответствии с проектом производства работ, который разрабатывает проектная организация.

Опорно-направляющие кольца ОНК могут эксплуатироваться при температуре от -50 С до +60 С. Перед началом работ необходимо проверить комплектность изделия и выполнить следующие подготовительные операции:

• Освободить пространство вокруг трубы для удобства монтажа ОНК;
• Установить трубопровод на неподвижные опоры на расстоянии от грунта удобном для монтажа колец из нижнего положения;
• Подготовить в достаточном количестве защитный прокладочный материал (резинотканевые прокладки или ленту изоляционную полимерную липкую толщиной не менее 0,6мм и т. п. в соответствии с проектом);
• Очистить поверхность трубы в месте монтажа ОНК от грязи и химических веществ;

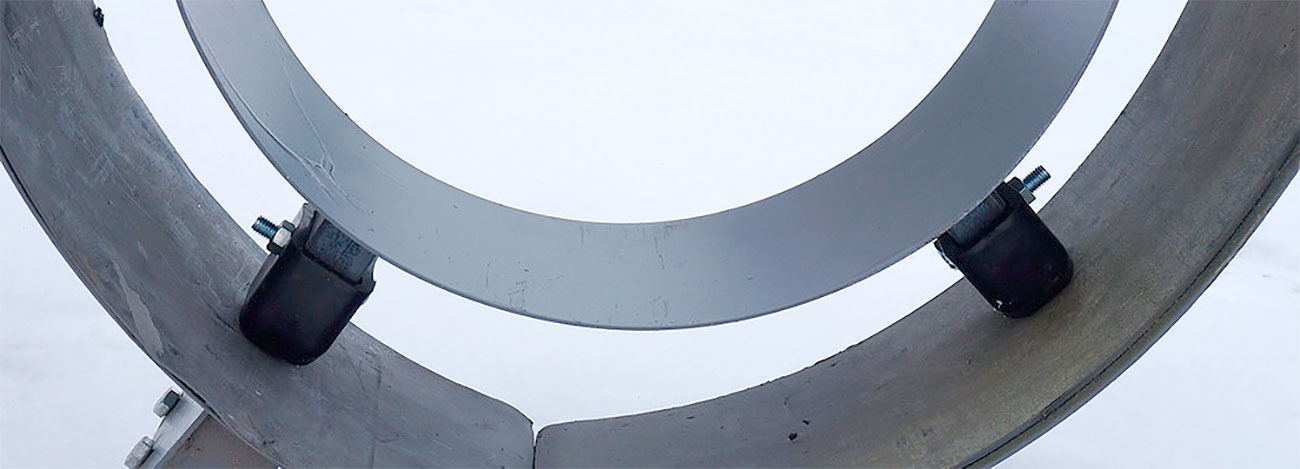

Сборка направляющего ОНК кольца

При сборке кольца ОНК, зазор между торцами сегментов кольца в незатянутом состоянии, должен составлять 15-20 мм.Затем приступить к сборке сегментов ОНК при помощи крепежных элементов, оставив одно замыкающее соединение несобранным. Между кольцом и трубопроводом установить защитную прокладку толщиной 3-5мм в соответствии с проектом производства работ. Допускается на размеченное место под установку кольца для защиты изоляции трубопровода нанести 5-6 слоев полимерной изоляционной ленты. При этом края защитного материала должны выходить за пределы ширины кольца равномерно по обеим сторонам на 20-50мм.

Установка ОНК на трубу

Скрепить болтами замыкающее соединение. Проверить правильность размещения кольца на трубе. Нижние опорные ребра кольца должны быть симметричны относительно вертикальной диаметральной плоскости защитного кожуха (футляра). Отклонение не должно превышать 10 –15 мм. Равномерно, последовательно провести затяжку «по кругу» болтов крепления до плотного прилегания внутренней поверхности сегментов кольца к наружной поверхности прокладки, установленной под кольцо. В процессе затяжки контролировать отсутствие смыкания торцов сегментов. В случае смыкания торцов сегментов - снять опорно-направляющее кольцо и увеличить под ним толщину прокладки (добавить два-три слоя полимерной изоляционной ленты толщиной не менее 0,6мм) Затянуть резьбовые соединения с усилием не более 15 НМ.

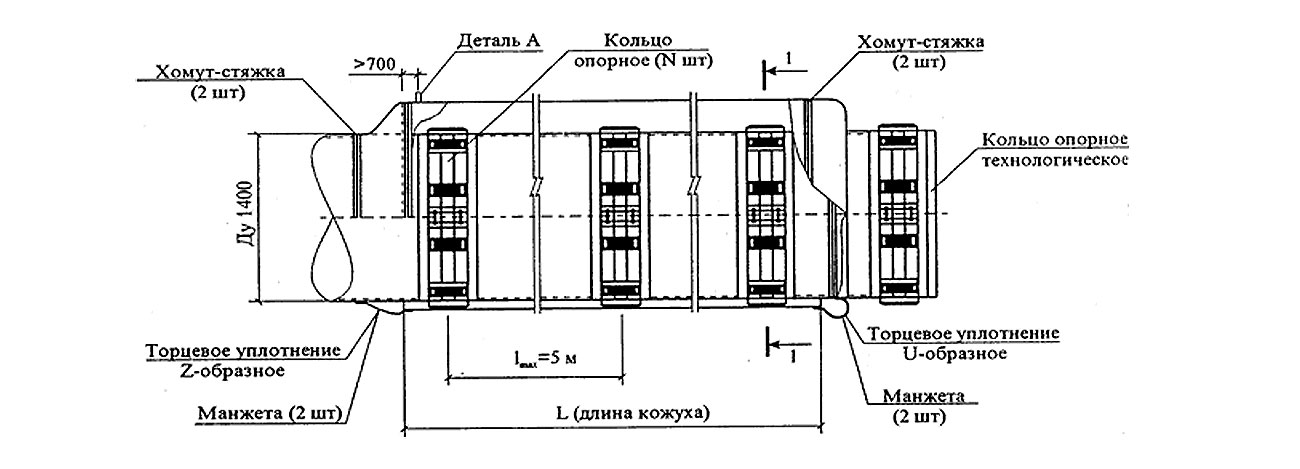

Расстояние между опорными кольцами

Затягивание болтов при монтаже опорно направляющих колец ОНК

Работы по сооружению переходов трубопровода в защитном кожухе должны выполняться в соответствии с требованиями СНиП Ш-42-80, проекта и ППР. Эксплуатация опорно-направляющих колец в конструкции перехода должна производиться в соответствии с действующими отраслевыми нормативными документами по эксплуатации трубопровода. Использование опорно-направляющих колец с диэлектрическими опорными элементами в конструкции перехода допускается при температуре перекачиваемого продукта не более +60 С.
